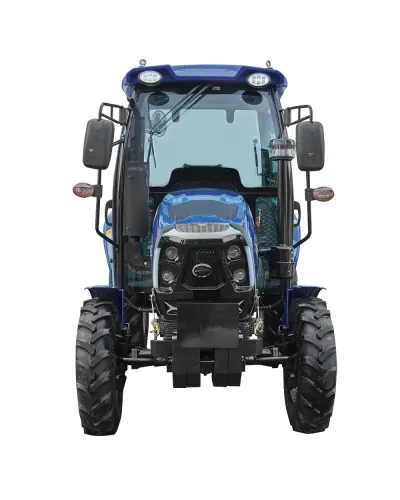

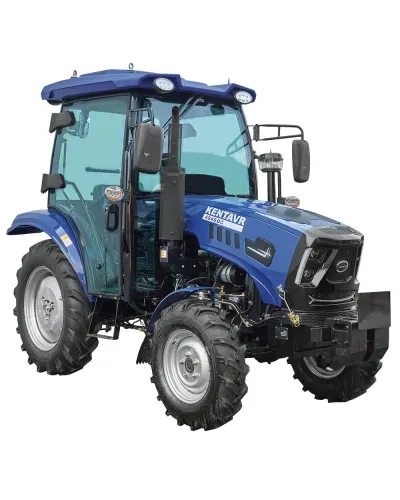

Опис Трактор KENTAVR 404SDC
Трактор KENTAVR 404SDC — потужний дизельний 4×4 з надійною гідросистемою і комфортною кабіною
KENTAVR 404SDC — сучасний універсальний трактор із дизельним 4-циліндровим двигуном потужністю 40 к.с., повним приводом 4×4 та гідрооб’ємним рульовим управлінням з окремим насосом і масляним баком. Надійність, продуктивність і комфорт оператора поєднуються в цьому агрегаті для ефективної роботи в сільському господарстві.
Двигун і паливна система

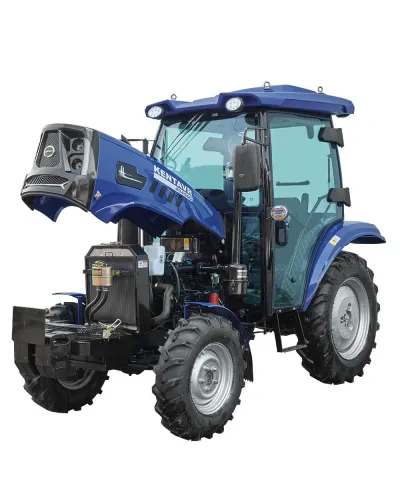

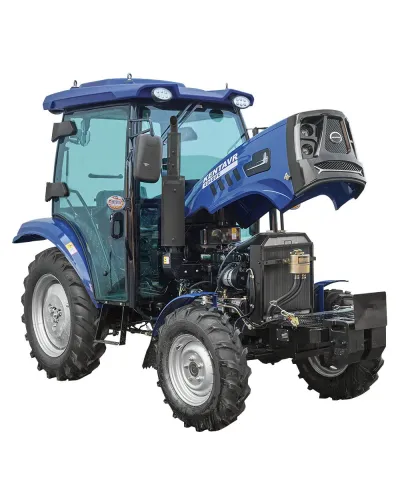

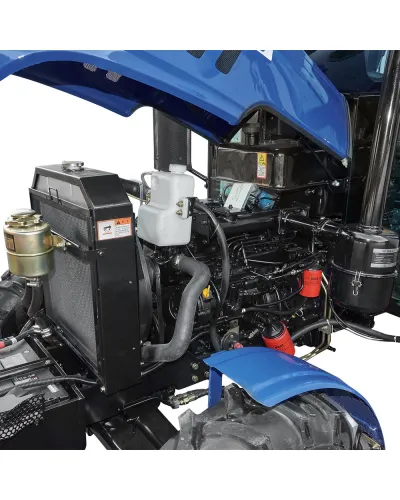

Двигун КМ490ВТ об’ємом 2544 см³, 4-тактний, 4-циліндровий, з електростартером і блокуванням стартера педаллю зчеплення для безпечного запуску. Система охолодження — рідинна, з радіатором і розширювальним бачком. Паливна система включає в себе прозорий відстійник із краном і сіткою, тонкий фільтр СХ70100, повітряний фільтр із металевою сіткою і масляною ванною, повітрозабірник виведений вгору. Підігрів повітря — електрофакельна свічка. Масляний фільтр JX0811A, об’єм масла в картері 6 л.
Трансмісія і ходова частина
Механічна шестеренчаста трансмісія з 3 основними передачами і 2 понижувальними діапазонами. Зчеплення — 2-дискове сухе, постійно замкнуте. Гальма барабанні, задні, з механічним приводом та здвоєними педалями. Стоянкове гальмо блокує основні гальма. Блокування диференціала заднього мосту симетричне з примусовим блокуванням. Передній міст ведучий, вимикається важелем із кабіни. Рульове управління гідрооб’ємне з окремим насосом і масляним баком, гідроциліндр двосторонній симетричний, є руків’я швидкого руління. Шини 7.50-16 (передні), 11.2-24 (задні). Колісна база 1820 мм, кліренс 300 мм, агротехнічний просвіт 380 мм.
Навісна система і ВВП

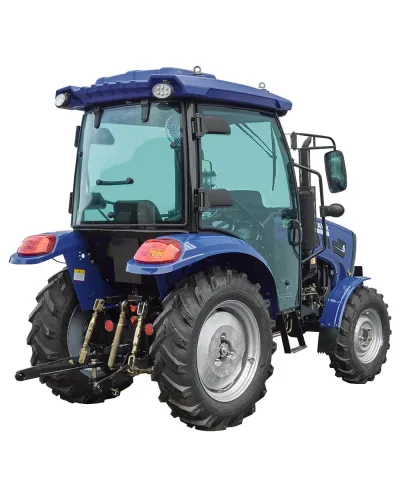

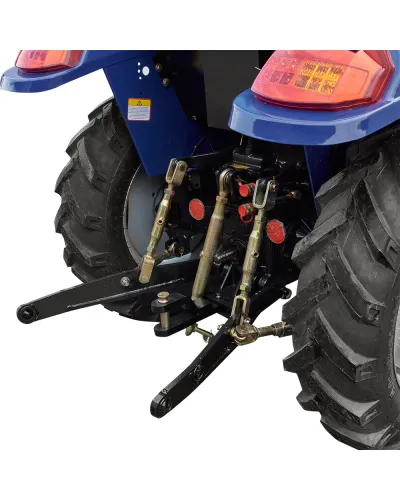

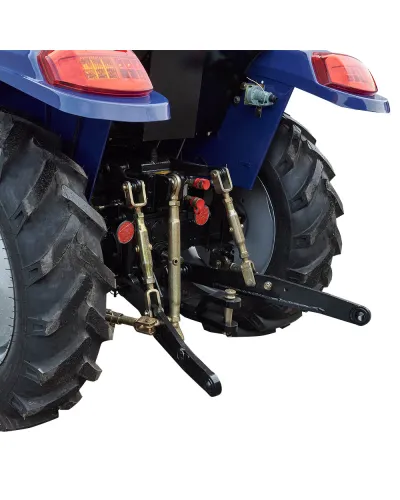

Універсальна триточкова задня навісна система з гідропідйомником на базі плунжерного односекційного клапана, максимальна вантажність 550 кг. Гідравлічні виходи — 2 з швидкороз’ємними муфтами. Вал відбору потужності — задній, 6-шліцевий, Ø35 мм, оберти 640 / 800 об/хв. Можливе одночасне підключення ВВП і буксирування. Буксирне пристосування — знімна маятникова сережка.
Комфорт і електрообладнання

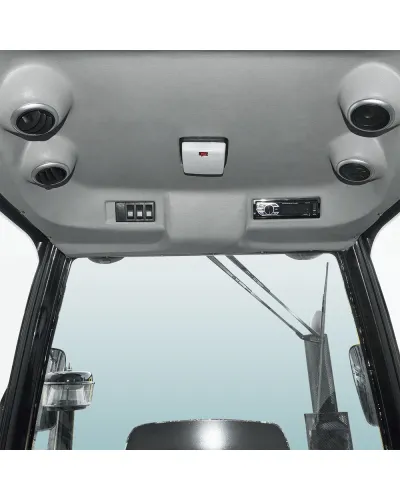

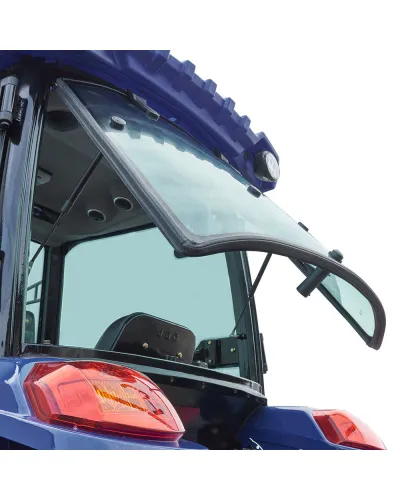

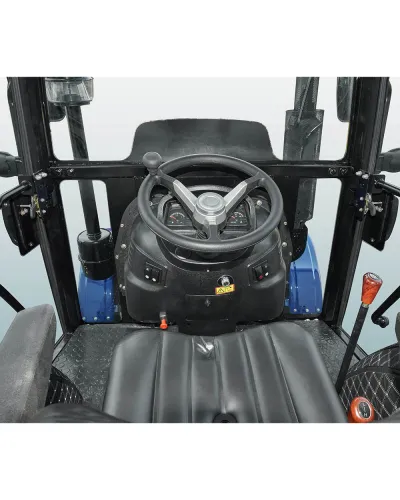

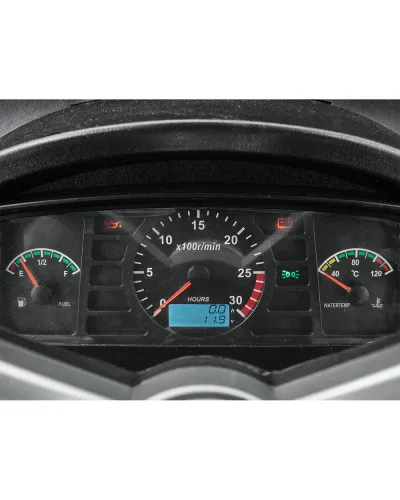

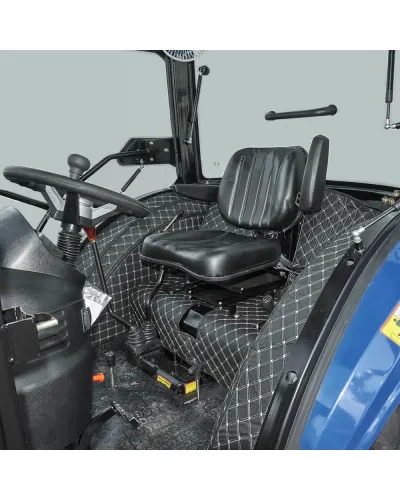

Комфортна кабіна оснащена амортизаційним сидінням із регулюванням за відстанню до керма, комбінованою панеллю приладів зі стрілочними і світловими індикаторами. Генератор 14 В, 750 Вт, акумулятор 12 В 100 А·год, є вимикач маси. Світлове обладнання включає в себе передні і задні фари, стоп-сигнали, покажчики поворотів. Є захищена електророзетка для причепа. Комплектація доповнена звуковим сигналом, аварійною сигналізацією, магнітолою, металевими передніми та задніми крилами, ящиком для ЗІП.
Основні характеристики Трактор KENTAVR 404SDC
ДВИГУН
Модель двигуна
КМ490ВТ
Рульове управління
Гідрооб'ємне з окремим насосом і окремим масляним баком
Кабіна
+
Номінальна потужність двигуна, к.с. (кВт)
40 / (29,4)
ЕРГОНОМІКА, ЕЛЕКТРООБЛАДНАННЯ
Підігрів повітря у впускному колекторі
Електрофакельна свічка
Повітряний фільтр
Металева сітка і масляна ванна. Повітрозабірник винесено вгору.
ТРАНСМІСІЯ, ХОДОВА
Тип трансмісії
Механічна шестеренчаста
Формула перемикання передач
(4+1)х2
Число й розташування циліндрів
4, вертикальне
Об'єм двигуна, cм3
2544
Основна коробка передач
3 швидкості
Турбонадув
-
Номінальні оберти колінчастого валу, об/хв
2400
Окрема реверсивна коробка
-
Система запуску
Електростартер
Муфта зчеплення
Пелюсткова, суха
Номінальна витрата палива, г/кВт*год
≤245
Тиск впорскування палива, МПа (кгс/см2)
18,5-19,0 (195)
Колісна формула
4х4
Безпечний пуск
Блокування стартера педаллю зчеплення
Теоретична швидкість руху вперед, км/год
0,39-31,97
Розширювальний бачок системи охолодження
+
Теоретична швидкість руху назад, км/год
0,51-12,76
Тип двигуна
Дизельний, 4-тактний
Паливний фільтр грубого очищення
Прозорий відстійник з краном та сіткою
Система охолодження
Рідинна радіаторна,закрита, з примусовою циркуляцією охолоджувальної рідини
Мінімальний радіус розвороту без гальм, м
4,45
Об’єм паливного баку, л
35,0
Паливний фільтр тонкого очищення
СХ70100
ОСНОВНІ ХАРАКТЕРИСТИКИ
Декомпресор
-
Номінальне тягове зусилля, кН
8,0
Габаритні розміри (Д х Ш х В), мм
3420х1550х1870
Система змащення
6,0
Експлуатаційна маса, кг
1670
Масляний фільтр системи змащення
JX0811A
Розмір передніх шин
7.50-16
Тип масла в картері
ТМ «ДТЗ» TURBO SYNT 10W-40 API CF-4/SG
Комплектація
Металеві передні та задні крила, ящик для ЗІП
Розмір задніх шин
11.2-24
Колісна база, мм
1820
Колія передніх коліс, мм
1240, 1440
Об’єм мастила в картері, л
6,0
Гальма
На задніх колесах, барабанні, з механічним приводом, здвоєні педалі
Колія задніх коліс, мм
1230-1550
Агротехнічний просвіт, мм
380
Додаткові понижуючи коробки
2 діапазони
Кліренс, мм
300
НАВІСНА СИСТЕМА
Задня навісна система
Універсальна 3-точкова з гидропідйомом
Блокування диференціалу заднього мосту
Симетричний, конічний з примусовим блокуванням важелем
Максимальна вантажопідйомність навісного механізму, кг
550
Передній міст
Ведучий, вимикается, ввімкнення важелем з місця водія
Буксирувальний пристрій
Знімна маятникова серга
Гідроциліндр рульового управління
Двосторонній симетричний
Стоянкове гальмо
З блокуванням основних гальм за допомогою важеля
Рукоятка швидкого руління
+
Гідравлічні виходи для підключення навісного обладнання
2 (1 напір/злив, 1 злив) зі швидкорозривними муфтами, керування від основного гідророзподільника
Додаткове обладнання
-
Інше обладнання
-
Кабіна водія
+
Сидіння водія
На амортизаторі, регулюється по відстані до керма, без підлокітників
Панель приладів
Комбінована, з стрілочними і світловими індикаторами
Тип мастила в картері трансмісії та переднього мосту
ТМ «ДТЗ» ТАП-15, ТАД-17 и API GL-5 (трансмісійне)
Тип мастила в ГОРУ
ТМ «ДТЗ» HYDRA SYNT ISO НМ ISO 46 DIN HLP 46
Електророзетка для підключення причепа
Вологозахищена, 35 Вт
Об’єм масляного баку ГОРУ, л
1,2
Мінімальний радіус розвороту з гальмом, м
4,15
Привід гідропідйомника
Вбудований гідроциліндр, окремий шестеренчастий гідронасос
Додаткові вантажі передні/задні, (шт. х кг)
4х11 / 2х22
Розміщення мастила гідропідйомника
Окремо в корпусі гідро підйомного механізму
Об’єм мастила в картері трансмісії/ПВМ, л
12,5 / 4,0
Управління гідропідйомником
Пунжерний, односекційний, трирежимний, з вбудованим запобіжним клапаном
Передня навісна система
-
Вал відбору потужності (ВВП)
Задній, поздовжній, 6 шліців, Ø35
Оберти валу відбору потужності (ВВП), об/хв
640 / 800
Можливість одночасного підключення ВВП та буксирування
+
Конструкція бічних розтяжок та укосів
Жорсткі з різьбовим регулюванням довжини
Тип робочої рідини гідросистеми
ТМ «ДТЗ» HYDRA SYNT ISO НМ ISO 46 DIN HLP 46
Додаткове обладнання кабіни
-
Додаткові підніжки
-
Напруга та ємність акумуляторної батареї , В/А*год
Кислотна, 12, 100
Вимикач маси
+
Об’єм масляного баку гідросистеми, л
6,5
Генератор – тип, напруга (В),потужність (Вт)
14, 750
Світлове обладнання
Основні передні фари, задня фара, задні ліхтарі, передні та задні покажчики поворотів
Інше електрообладнання
Звуковий сигнал, аварійна сигналізація, магнітола
