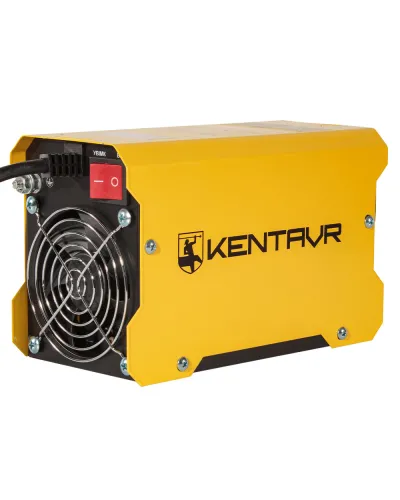

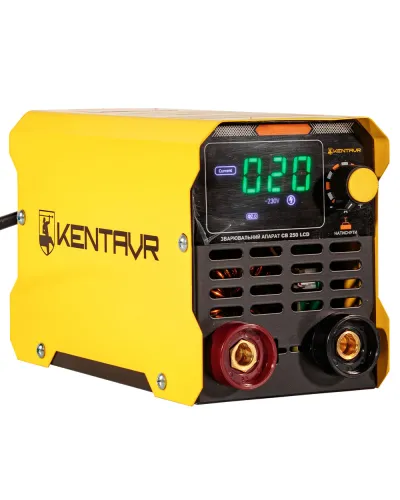

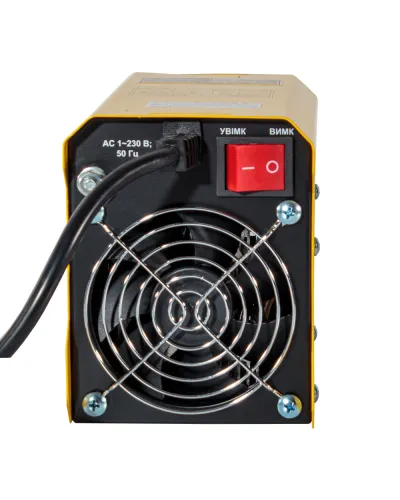

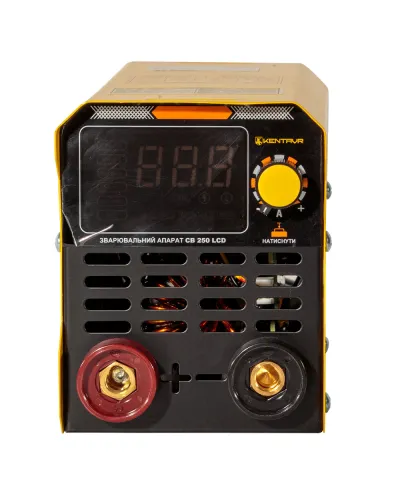

Опис Зварювальний апарат Кентавр СВ 250 LCD
Опис зварювального апарату Кентавр СВ 250 LCD
Зварювальні апарати моделей «СВ 250 LCD» належить до ручних інверторних зварювальних апаратів, призначених для:
- ручного дугового зварювання постійним струмом прямої або зворотної полярності (режим «ММА») виробів зі сталі, покритим електродом;
- ручного дугового зварювання неплавким (вольфрамовим) електродом із присадним матеріалом у середовищі захисних інертних газів (аргон, гелій або суміші) постійним струмом прямої або зворотної полярності (режим «TIG-Lift») нержавійної сталі, кольорових металів із використанням спеціального пальника для контактного підпалу дуги (до комплекту виробу не входить).
Джерелом електроживлення виробів слугує однофазна електрична мережа змінного струму напругою 230 В частотою 50 Гц. Для роботи виробу обов’язкове використання електричної мережі з додатковою жилою заземлення, відповідно розетка мережі повинна співпадати з конструкцією вилки виробу. Використання виробу без захисного заземленням забороняється.
У конструкцію закладені допоміжні автоматичні функції керування:
- «Hot Start» (гарячий старт): легке запалювання дуги за рахунок короткочасного підвищення струму на початку зварювання;
- «Arc Force» (форсаж дуги): зміна зварювального струму в діапазоні 30% залежно від відстані електрода до металу;
- «Anti Stick» (антиприлипання): захисна функція від залипання електрода;
- «VRD»: зменшення напруги на електродах до безпечного рівня під час бездіяльності;
- система захисту від перегріву електронної плати для запобігання виходу з ладу зварювального апарата.
Виріб також дає можливість змінювати налаштування режиму зварювання в ручному режимі. Параметри налаштувань мають індикацію на рідкокристалічному (LCD) дисплеї. Рівень безпеки виробу досягається виконанням конструкції із захисними кожухами небезпечних зон, наявністю систем захисту від перегріву, зниження струму до безпечного рівня під час бездіяльності, перепадів вхідної напруги, перевантаження, короткого замикання на виході, ураження електрострумом користувача захисним заземленням.
Основні характеристики Зварювальний апарат Кентавр СВ 250 LCD
Коефіцієнт потужності
0,87
Номінальна напруга живлення, В
230
Номінальна частота струму, Гц
50
Габарити паковання, мм
290×160×200
Максимальна потужність споживання, кВА
5,5
Діапазон регулювання сили зварювального струму, А
20…250
Напруга холостого ходу, В
60
Коефіцієнт навантаження («Х» – робочий хід) або «робочий цикл»*,
60
Коефіцієнт корисної дії (ККД)
0,8
Маса нетто/брутто, кг
3,3/3,5
Клас теплостійкості ізоляції
F
Маса споряджена, кг
3,3
Діаметр зварювального електрода з покриттям, мм
1,6…4,0
Наявність та типи захисту:
Тип системи охолодження
конвекційна, повітряно-примусова
- захист від перегріву електронних компонентів плати
є
- захист від короткого замикання «IGBT PROTECT»
є
Довжина постійно приєднаного шнура електроживлення, м
1,5
- зниження напруги холостого ходу до безпечного рівня під час бе
є
Температура спрацьовування захисту від перегріву, ˚С
80
Клас захисту корпусу
IP21S
Наявність функцій зварювання:
- «Arc Force» (форсаж дуги)
є
- «Hot Start» (гарячий старт)
є
- «Anti Stick» (антиприлипання електрода)
є
Тип цифрового дисплея
рідкокристалічний (LED)
Зварювальний кабель із затискачем «маса», м
1,5
Зварювальний кабель з електродотримачем, м
2,0
